کانال کشی کولر گازی که در اصطلاح تخصصی تاسیسات به آن اجرای شبکه توزیع هوای داکت اسپلیت می گویند، فرآیندی مهندسی شده برای انتقال هوای سرد و گرم از یونیت داخلی به فضاهای مختلف ساختمان است. این کار نیازمند محاسبه دقیق دبی هوا بر حسب CFM، انتخاب متریال مناسب مانند ورق گالوانیزه، پلی اورتان یا کانال های فلکسیبل، و عایق کاری استاندارد با متریال الاستومری برای جلوگیری از تعریق و اتلاف انرژی است. یک طراحی اصولی نه تنها صدای سیستم را به حداقل می رساند، بلکه مصرف برق دستگاه را کاهش داده و عمر کمپرسور را افزایش می دهد.
تفاوت کولر گازی دیواری و داکت اسپلیت در کانال کشی
بسیاری از افراد وقتی عبارت کانال کشی کولر گازی را می شنوند، تصور می کنند که اسپلیت های دیواری معمولی نیز نیاز به کانال دارند. این یک اشتباه رایج در میان کارفرمایان است. کولرهای گازی دیواری، پنجره ای و پرتابل فاقد کانال کشی هستند و هوا را مستقیما از طریق یونیت داخلی به محیط پرتاب می کنند. در مقابل، سیستم هایی که نیاز به شبکه کانال کشی دارند، داکت اسپلیت یا اسپلیت های کانالی نامیده می شوند. در این سیستم ها، یونیت داخلی معمولاً به صورت توکار در سقف کاذب قرار می گیرد و هوای شرطی شده از طریق شبکه ای از کانال ها و دریچه ها به اتاق های مختلف هدایت می شود. بنابراین وقتی از کانال کشی کولر گازی صحبت می کنیم، منظور ما دقیقاً زیرساخت داکت اسپلیت است.
اهمیت مهندسی کانال کشی در راندمان دستگاه
شبکه کانال کشی دقیقاً مانند سیستم رگ های بدن عمل می کند. اگر مسیرها تنگ، پر پیچ و خم یا دارای نشتی باشند، قلب سیستم یعنی کمپرسور باید با فشار بسیار بیشتری کار کند تا دمای مطلوب را تامین نماید. این مسئله باعث افزایش شدید مصرف برق، کاهش ظرفیت سرمایشی و گرمایشی، و استهلاک زودرس قطعات می شود. علاوه بر این، عبور هوای سرد از داخل کانال های بدون عایق در محیط های گرم و مرطوب مانند شهرهای شمالی یا جنوبی ایران، باعث پدیده میعان یا عرق کردن بدنه کانال می شود. این قطرات آب به مرور زمان سقف کاذب را تخریب کرده و محیط را برای رشد قارچ و کپک فراهم می کنند.
انواع کانال در سیستم های تهویه مطبوع
انتخاب نوع کانال یکی از مهم ترین تصمیمات در مرحله سفت کاری و نازک کاری ساختمان است. هر متریال ویژگی های خاص خود را دارد و بسته به بودجه، فضای موجود و شرایط اقلیمی انتخاب می شود.

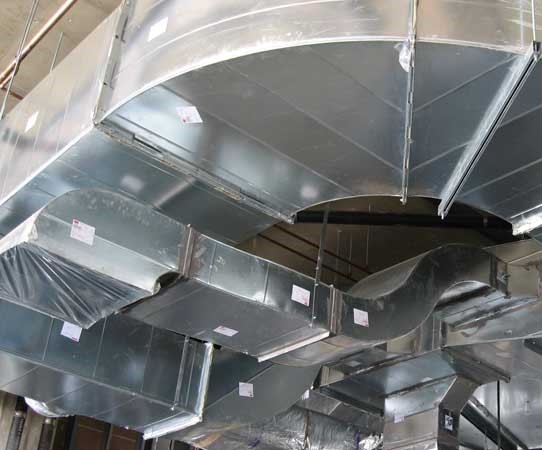

کانال گالوانیزه چهارگوش
این کانال ها از ورق های فولادی با روکش روی ساخته می شوند و قدیمی ترین و همچنان پرکاربردترین نوع کانال در ایران هستند. ورق گالوانیزه به دلیل استحکام مکانیکی بالا، مقاومت در برابر فشار هوای زیاد و قابلیت ساخت در ابعاد دلخواه، برای مسیرهای اصلی و طولانی بسیار مناسب است. با این حال، این کانال ها به خودی خود عایق حرارتی و صوتی نیستند و باید پس از نصب، به طور کامل با عایق هایی مانند پشم شیشه روکش دار یا فوم الاستومری پوشانده شوند. اتصال قطعات این کانال ها معمولاً از طریق فلنج یا روش بند کشویی انجام می شود که نیاز به مهارت بالای کانال ساز دارد.
کانال اسپیرال (گرد)
کانال اسپیرال از ورق گالوانیزه به صورت مارپیچی و بدون درز تولید می شود. شکل دایره ای این کانال ها باعث می شود جریان هوا با کمترین اصطکاک و افت فشار حرکت کند. همچنین به دلیل نداشتن درز طولی، هوابندی بسیار بهتری نسبت به کانال های چهارگوش دارند. کانال های اسپیرال معمولاً در فضاهای صنعتی، پارکینگ ها، یا سقف های اکسپوز که زیبایی ظاهری کانال اهمیت دارد استفاده می شوند. محدودیت اصلی آن ها فضای اشغالی بیشتر در مقایسه با کانال های چهارگوش تخت و دشواری در عایق کاری بیرونی آن ها است.
کانال پلی اورتان (پیش عایق)
کانال های پلی اورتان که با نام کانال های از پیش عایق شده نیز شناخته می شوند، از پنل های سبک پلیمری با روکش آلومینیومی در دو طرف ساخته می شوند. مهم ترین مزیت این کانال ها، وزن بسیار سبک، سرعت اجرای فوق العاده بالا و عدم نیاز به عایق کاری جداگانه است. ضریب انتقال حرارتی فوم پلی اورتان بسیار پایین است که آن را به بهینه ترین گزینه از نظر جلوگیری از اتلاف انرژی تبدیل می کند. این کانال ها با ابزارهای مخصوص برش خورده و با چسب و بست های مخصوص مونتاژ می شوند. البته مقاومت مکانیکی آن ها نسبت به ورق گالوانیزه کمتر است و در مسیرهایی که احتمال ضربه فیزیکی وجود دارد باید با محافظت بیشتری نصب شوند.
کانال فلکسیبل (خرطومی)
کانال های فلکسیبل از یک سیم فنر فولادی، لایه های آلومینیومی یا پلی استر و یک لایه عایق تشکیل شده اند. این کانال ها به شدت انعطاف پذیر هستند و برای انشعابات نهایی، مسیرهای کوتاه، و فضاهایی که سقف کاذب محدودی دارند و امکان مانور با کانال های صلب وجود ندارد، ایده آل هستند. استفاده از کانال فلکسیبل برای مسیرهای اصلی و طولانی به هیچ وجه توصیه نمی شود، زیرا افت فشار در آن ها بسیار زیاد است و صدای عبور هوا را افزایش می دهد.
جدول مقایسه تخصصی انواع کانال داکت اسپلیت
| نوع کانال | مزایای کلیدی | معایب و محدودیت ها | بهترین کاربرد |
|---|---|---|---|
| گالوانیزه چهارگوش | استحکام بالا، عمر طولانی، قابلیت ابعاد سفارشی | نیاز به عایق کاری جداگانه، وزن زیاد، زمان بر بودن نصب | مسیرهای اصلی، رایزرها، پروژه های بزرگ |
| اسپیرال (گرد) | افت فشار بسیار کم، هوابندی عالی، زیبایی ظاهری | اشغال فضای عمودی بیشتر، عایق کاری دشوار | فضاهای صنعتی، سقف های اکسپوز، سالن های بزرگ |
| پلی اورتان | عایق حرارتی ذاتی، وزن سبک، سرعت اجرای بالا | مقاومت مکانیکی کمتر، حساسیت به ضربه | ساختمان های مسکونی، فضاهای با محدودیت وزن |
| فلکسیبل | انعطاف پذیری بالا، نصب سریع در فضاهای تنگ | افت فشار بالا در متراژ زیاد، ایجاد صدا | انشعابات نهایی، اتصال دریچه به کانال اصلی |
مراحل اصولی طراحی و اجرای کانال کشی
یک تیم حرفه ای تهویه مطبوع، کانال کشی را بر اساس حدس و تجربه انجام نمی دهد، بلکه از یک روند مهندسی دقیق پیروی می کند.
گام اول: محاسبه بار برودتی و دبی هوا (CFM)
پیش از هر اقدامی، باید حجم هوای مورد نیاز هر فضا محاسبه شود. واحد اندازه گیری حجم هوا در سیستم های تهویه، فوت مکعب بر دقیقه یا CFM است. به طور استاندارد، به ازای هر تن تبرید معادل 12000 بی تی یو بر ساعت، حدود 400 CFM هوا نیاز است. مهندس طراح با استفاده از نرم افزارهای محاسباتی، بار حرارتی و برودتی ساختمان را بر اساس متراژ، ارتفاع سقف، جهت جغرافیایی، تعداد پنجره ها و شرایط اقلیمی منطقه محاسبه کرده و دبی هوای هر اتاق را تعیین می کند.
گام دوم: طراحی مسیر و پلنیوم (Plenum)
پلنیوم محفظه ای است که مستقیماً به خروجی یونیت داخلی متصل می شود و وظیفه توزیع یکنواخت هوا بین شاخه های مختلف را بر عهده دارد. طراحی صحیح پلنیوم از ایجاد تلاطم و صدای اضافی در ورودی کانال ها جلوگیری می کند. مسیر کانال ها باید تا حد امکان مستقیم، کوتاه و با کمترین تعداد زانو و تبدیل باشد. هر زانوی 90 درجه معادل چندین متر کانال مستقیم، افت فشار ایجاد می کند و فشار استاتیک سیستم را بالا می برد.
گام سوم: عایق کاری و جلوگیری از میعان
هوای داخل کانال در حالت سرمایش بسیار سرد است. اگر کانال از فضای گرم و مرطوبی مانند سقف کاذب عبور کند، رطوبت هوا روی سطح بیرونی کانال تقطیر می شود. استفاده از عایق های الاستومری سلول بسته به دلیل ساختار یکپارچه، عدم جذب رطوبت و ضریب هدایت حرارتی بسیار پایین، بهترین گزینه برای کانال های داکت اسپلیت است. ضخامت عایق باید بر اساس اختلاف دمای محیط و داخل کانال محاسبه شود که معمولاً بین 9 تا 19 میلی متر متغیر است.
گام چهارم: کانال برگشت و دمپرها
سیستم داکت اسپلیت برای کارکرد صحیح نیاز به مکش هوای محیط دارد. اگر هوای برگشت به درستی تامین نشود، فشار منفی در اتاق ایجاد شده و درب ها به سختی باز و بسته می شوند و راندمان دستگاه به شدت افت می کند. کانال برگشت باید دارای فیلتر بوده و ابعاد آن بزرگتر از کانال رفت باشد تا صدای مکش کاهش یابد. همچنین در مسیر هر شاخه رفت باید از دمپرهای تنظیم هوا استفاده شود تا پس از نصب، بتوان هوای هر اتاق را بالانس کرد و از سرد شدن بیش از حد یک اتاق و گرم ماندن اتاق دیگر جلوگیری نمود.
بررسی تخصصی انواع عایق در کانال کشی داکت اسپلیت
عایق کاری یکی از حیاتی ترین مراحل در اجرای شبکه توزیع هوا است. انتخاب عایق نامناسب نه تنها باعث هدررفت انرژی می شود، بلکه خسارات جبران ناپذیری به معماری داخلی ساختمان وارد می کند. در بازار تاسیسات ایران، سه نوع عایق اصلی برای کانال های کولر گازی استفاده می شود.
عایق الاستومری سلول بسته
این عایق از مواد پلیمری پیشرفته ساخته شده و دارای ساختار سلولی کاملاً بسته است. مهم ترین ویژگی الاستومری، عدم نفوذپذیری در برابر بخار آب است. وقتی هوای سرد داخل کانال با محیط گرم بیرون برخورد می کند، اگر عایق نتواند جلوی نفوذ مولکول های آب را بگیرد، رطوبت در داخل بافت عایق تقطیر شده و به مرور زمان باعث پوسیدگی کانال و چکه کردن آب می شود. الاستومری به دلیل سطح صاف و قابلیت چسب خوردن کامل، هیچ درزی برای عبور رطوبت باقی نمی گذارد. همچنین این عایق در برابر آتش سوزی مقاومت خوبی داشته و فاقد الیاف حساسیت زا است.
عایق پشم شیشه روکش دار
پشم شیشه یکی از قدیمی ترین متریال های عایق کاری است که از الیاف شیشه ای تشکیل شده است. این عایق معمولاً با یک روکش آلومینیومی یا کاغذی عرضه می شود. مزیت اصلی پشم شیشه قیمت پایین تر آن نسبت به الاستومری و خاصیت جذب صدای فوق العاده آن است. با این حال، اگر روکش آلومینیومی آن در محل درزها پاره شود یا چسب خوردگی مناسبی نداشته باشد، رطوبت محیط به داخل الیاف نفوذ کرده و پشم شیشه کاملاً خیس و سنگین می شود. در این حالت، خاصیت عایق بودن آن از بین رفته و آب مستقیماً به سقف کاذب آسیب می رساند.
عایق فوم پلی اتیلن
فوم های پلی اتیلن معمولاً به صورت لوله ای یا ورقه ای تولید می شوند و بیشتر برای عایق کاری لوله های مسی کولر گازی کاربرد دارند تا کانال های بزرگ هوا. استفاده از این فوم ها برای کانال های اصلی داکت اسپلیت توصیه نمی شود، زیرا مقاومت حرارتی آن ها در ضخامت های کم، برای جلوگیری از میعان در کانال های بزرگ هوا کافی نیست و درزهای زیادی در هنگام اجرا ایجاد می کنند.
مفهوم فشار استاتیک و تاثیر آن بر طراحی کانال
فشار استاتیک مقاومتی است که هوا در هنگام عبور از داخل کانال، فیلترها، دریچه ها و کویل دستگاه با آن روبرو می شود. هر یونیت داخلی داکت اسپلیت دارای یک نمودار عملکرد فن است که نشان می دهد دستگاه تا چه میزان می تواند بر این مقاومت غلبه کند. اگر شبکه کانال کشی بیش از حد طولانی باشد، زانوهای زیادی داشته باشد یا ابعاد کانال ها کوچکتر از حد استاندارد در نظر گرفته شود، فشار استاتیک سیستم از حد مجاز فن دستگاه فراتر می رود.
نتیجه این اتفاق، کاهش شدید حجم هوادهی، افزایش صدای فن، داغ کردن موتور بلوور و در نهایت سوختن خازن یا موتور فن یونیت داخلی است. بسیاری از مصرف کنندگان تصور می کنند که دستگاه آن ها خراب است یا گاز مبرد آن کم شده، در حالی که مشکل اصلی در خفگی سیستم به دلیل طراحی غلط کانال کشی است. به همین دلیل است که مهندسان طراح همواره از نرم افزارهای محاسبه افت فشار استفاده می کنند تا مطمئن شوند مجموع افت فشار مسیر، کمتر از فشار استاتیک قابل تولید توسط فن دستگاه است.
هماهنگی کانال کشی با معماری داخلی و سایر تاسیسات
یکی از بزرگترین چالش های کانال کشی داکت اسپلیت در ساختمان های مدرن، تداخل با سایر تاسیسات و محدودیت های سقف کاذب است. پیش از شروع اجرای کانال، باید نقشه های تاسیسات مکانیکی، الکتریکی، لوله کشی آب و فاضلاب، و سیستم های اعلام و اطفاء حریق به دقت بررسی شوند.
کانال های هوا به دلیل ابعاد بزرگ، معمولاً اولویت اول را در فضای سقف کاذب دارند. اگر کانال کشی بدون هماهنگی با تیم اجرای سقف کاذب انجام شود، ممکن است در محل نصب هالوژن ها، لوسترها، یا تیرهای اصلی ساختمان با بن بست مواجه شود. در این شرایط، نصاب ها مجبور می شوند از تبدیل های غیراستاندارد یا زانوهای تند استفاده کنند که مستقیماً راندمان سیستم را نابود می کند. همچنین، عبور کانال از روی تیرهای بتنی نیازمند ایجاد داکت یا سوراخ کردن تیر است که از نظر سازه ای ممنوع بوده و باید مسیر کانال از زیر تیرها یا با استفاده از پلنیوم های کناری هدایت شود.
روش های استاندارد درزگیری و هوابندی کانال ها
نشتی هوا در اتصالات کانال، یکی از عوامل اصلی هدررفت انرژی و کاهش فشار هوای خروجی است. در کانال های گالوانیزه، درزهای طولی و عرضی باید به دقت آب بندی شوند. استفاده از چسب نواری آلومینیومی معمولی برای این کار کاملاً اشتباه است، زیرا این چسب ها به مرور زمان در اثر نوسانات حرارتی و لرزش دستگاه خشک شده و از لبه کانال جدا می شوند.
استاندارد جهانی برای درزگیری کانال های هوا، استفاده از ماستیک های مخصوص یا چسب های پایه آب الیاف دار است. این مواد به صورت خمیری روی درزها و اتصالات مالیده شده و پس از خشک شدن، به یک لایه لاستیکی و کاملاً نفوذناپذیر تبدیل می شوند که با انبساط و انقباض ورق گالوانیزه حرکت کرده و هرگز ترک نمی خورد. در کانال های پلی اورتان نیز از چسب های پلی اورتان مخصوص و نوارهای آلومینیومی پهن برای هوابندی کامل گوشه ها استفاده می شود.
زون بندی و کنترل هوشمند داکت اسپلیت
یکی از مزایای بزرگ داکت اسپلیت نسبت به سیستم های مرکزی، قابلیت زون بندی یا منطقه بندی فضاها است. با استفاده از دمپرهای موتوردار و ترموستات های مستقل در هر اتاق، می توان جریان هوا را به فضاهایی که نیاز به سرمایش یا گرمایش دارند هدایت کرد.
به عنوان مثال، در طول روز که اعضای خانواده در پذیرایی هستند، می توان دمپرهای اتاق خواب ها را بست یا محدود کرد تا هوای خنک با حجم بیشتری به فضای نشیمن برسد. این کار نه تنها آسایش حرارتی را افزایش می دهد، بلکه مصرف برق دستگاه را نیز به شکل چشمگیری کاهش می دهد. اجرای این سیستم نیازمند طراحی دقیق پلنیوم و استفاده از دمپرهای بای پس است تا در صورت بسته شدن تمام دمپرها، فشار استاتیک به فن دستگاه آسیب نزند و هوای اضافی از طریق یک کانال بای پس به مسیر برگشت هدایت شود.
نگهداری و شستشوی دوره ای شبکه کانال کشی
برخلاف تصور رایج، کانال های هوا به مرور زمان دچار آلودگی می شوند. گرد و غبار، موی حیوانات خانگی، اسپورهای قارچی و باکتری ها از طریق دریچه های برگشت وارد سیستم شده و در گوشه های کانال و روی کویل دستگاه تجمع می کنند. این آلودگی ها نه تنها کیفیت هوای داخلی را به شدت کاهش داده و باعث بروز آلرژی و بیماری های تنفسی می شوند، بلکه با مسدود کردن مسیر هوا، راندمان سیستم را پایین می آورند.
توصیه می شود هر سه تا پنج سال یکبار، بسته به شرایط محیطی و وجود حیوانات خانگی، شبکه کانال کشی توسط شرکت های تخصصی و با استفاده از دستگاه های مکنده صنعتی و برس های چرخان پاکسازی شود. همچنین، تعویض به موقع فیلترهای یونیت داخلی و فیلترهای کانال برگشت، ساده ترین و ارزان ترین راه برای جلوگیری از ورود آلودگی به داخل کانال ها است.
فرمول محاسبه ابعاد کانال کولر گازی
برای تعیین ابعاد کانال چهارگوش از رابطه اساسی مکانیک سیالات استفاده می شود:
A = Q / V
در این فرمول:
A: سطح مقطع کانال بر حسب فوت مربع
Q: دبی هوا یا همان CFM مورد نیاز
V: سرعت مجاز هوا بر حسب فوت بر دقیقه (FPM)
سرعت مجاز هوا در کانال های اصلی مسکونی معمولاً بین 800 تا 1200 FPM و در شاخه های فرعی بین 600 تا 800 FPM در نظر گرفته می شود. سرعت بیشتر از این محدوده باعث تولید صدای هوهو در دریچه ها می شود. پس از محاسبه سطح مقطع، با توجه به محدودیت ارتفاع سقف کاذب، عرض و ارتفاع کانال تعیین می گردد.
اشتباهات رایج و پرهزینه در کانال کشی
1. حذف پلنیوم: اتصال مستقیم کانال ها به یونیت بدون استفاده از پلنیوم باعث افت شدید فشار و صدای زیاد می شود.
2. استفاده بیش از حد از کانال فلکسیبل: برخی نصاب ها برای سرعت بیشتر، تمام مسیر را با کانال خرطومی اجرا می کنند که نتیجه آن نرسیدن باد سرد به اتاق های انتهایی است.
3. عایق کاری ناقص: رها کردن درزها و اتصالات بدون عایق، دقیقاً همان جایی است که تعریق و چکه کردن آب آغاز می شود.
4. نادیده گرفتن کانال برگشت: مکش هوا از محیط اطراف یونیت بدون کانال کشی برگشت، باعث مکش گرد و غبار سقف کاذب و کثیف شدن کویل دستگاه می شود.
5. ابعاد نامناسب دریچه ها: استفاده از دریچه های کوچکتر از سایز کانال باعث خفگی سیستم و یخ زدن کویل اواپراتور می شود.
برآورد هزینه کانال کشی داکت اسپلیت در سال 1405
هزینه اجرای شبکه کانال کشی به عوامل متعددی از جمله نوع متریال، ضخامت ورق، نوع عایق، پیچیدگی مسیر و دستمزد نصاب بستگی دارد. بر اساس نرخ های بازار تاسیسات در پاییز 1405، برآوردها به شرح زیر است:
– کانال گالوانیزه: با احتساب قیمت ورق گالوانیزه که در مهر 1405 حدود 200,000 تا 230,000 تومان به ازای هر کیلوگرم است، هزینه ساخت، نصب و عایق کاری کانال گالوانیزه با ضخامت استاندارد حدود 2,000,000 تا 2,600,000 تومان به ازای هر متر مربع سطح کانال تمام می شود.
– کانال پلی اورتان: هزینه تامین و اجرای این کانال های پیش عایق معمولاً بین 1,500,000 تا 2,200,000 تومان به ازای هر متر مربع متغیر است.
– کانال فلکسیبل: هزینه خرید و نصب کانال های خرطومی با عایق الاستومری، بسته به قطر کانال حدود 300,000 تا 600,000 تومان به ازای هر متر طول است.
این قیمت ها حدودی بوده و برای پروژه های خاص نیاز به متره و برآورد دقیق نقشه ها دارد.
پرسش های متداول
آیا می توان کانال کولر آبی را برای داکت اسپلیت استفاده کرد؟
خیر. ابعاد کانال کولر آبی بر اساس حجم هوای بسیار زیاد و سرعت پایین طراحی شده است، در حالی که داکت اسپلیت حجم هوای کمتر اما با برودت بسیار بالاتر تولید می کند. استفاده از کانال های قدیمی کولر آبی برای داکت اسپلیت باعث افت فشار شدید، صدای زیاد و عدم بالانس هوا می شود. همچنین کانال کولر آبی معمولاً عایق بندی مناسبی برای جلوگیری از تعریق داکت اسپلیت ندارد.
بهترین عایق برای کانال داکت اسپلیت چیست؟
عایق الاستومری سلول بسته بهترین گزینه است. این عایق برخلاف پشم شیشه، رطوبت را به خود جذب نمی کند، ساختار یکپارچه ای دارد و به راحتی روی اتصالات و زانو ها نصب می شود. این ویژگی ها باعث می شود از پدیده میعان و چکه کردن آب در سقف کاذب به طور کامل جلوگیری شود.
چرا داکت اسپلیت صدای زیادی تولید می کند؟
صدای داکت اسپلیت معمولاً به دلیل طراحی اشتباه شبکه کانال کشی است. استفاده از کانال های با ابعاد کوچک، سرعت بالای هوا، عدم استفاده از پلنیوم، وجود زانوهای تند و عدم استفاده از عایق های جاذب صدا از دلایل اصلی تولید صدای هوهو و لرزش در سیستم هستند.
جمع بندی
کانال کشی کولر گازی یا همان داکت اسپلیت، یک پروژه کاملاً تخصصی است که مرز باریکی بین یک سیستم بی صدا و بهینه با یک سیستم پرصدا و پرمصرف را تعیین می کند. انتخاب متریال مناسب، محاسبه دقیق CFM، اجرای پلنیوم استاندارد و عایق کاری با متریال الاستومری، ارکان اصلی یک اجرای موفق هستند. همواره توصیه می شود طراحی و اجرای این شبکه را به شرکت های معتبر تهویه مطبوع بسپارید و از سپردن آن به نصاب های غیرتخصصی خودداری نمایید تا از هزینه های سنگین تعمیرات سقف کاذب در آینده جلوگیری کنید.
