فونداسیون دکل های مهاری بر اساس نیروی وارده از سازه در حالت های مختلف محاسبه می شود . با توجه به اینکه دکل‌ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه‌ترین نوع فونداسیون‌ها فونداسیون‌های عمقی می‌باشد. دکل‌های خودایستا بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ای و در دکل‌های منوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می‌شود. همچنین در زمین‌های سنگی به دلیل مشکلات حفاری فونداسیون‌ها به صورت سطحی و گسترده طرح می‌شود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند. اجراي بتن مگر : بتن مگر قبل از بتن ريزي اصلي به ضخامت 10 – 15 سانتی متر و به دلایل :
1) براي جلوگيري از آلوده شدن و جذب آب بتن اصلي شالوده
2) براي ايجاد سطحي صاف و مسطح براي بتن ريزي شالوده (رگلاژ كف پي)
ریخته می شود.
انواع قالب بندی فونداسیون دکل :
که بهترین حالات قالب بندی است زیرا بعد از بتن ریزی دوباره می توان از آجر ها استفاده کرد و همچنین شکل پذیری بالای آن قابلیت عمده ای برای قالب آجری به حساب می آید بدین ترتیب که به عرض مورد نظر همچنین ارتفاع در نظر گرفته شده برای فونداسیون یک دیوار آجری معمولاً ۲۰cm اجرا می کنند و قسمتهای داخلی آن را با پلاستیک می پوشاند تا هم آب بتن توسط آجرها جذب شده و هم آجرها بعداً راحتر از بتن جذب شوند ولی برای کلافهای قائم و فوقانی از قالب آجری نمی توان استفاده کرد . که بیشتر برای کلافهای قایم و فوقانی مورد استفاده قرار می گیرد و برای کلافهای تحتانی هم اگر مقرون به صرفه باشد و همچنین قالب تخته ای موجود باشد
می توان استفاده کرد و تخته ها قبل از قالب بندی روغن کاری می شوند تا هم آب بتن توسط تخته ها جذب نشود و هم قالب ها راحت تر از بتن جدا شوند که همان کار پلاستیک در قالب آجری را انجام می دهد . قالب فلزی : از قالب فلزی هم می توان برای کلاف تحتانی استفاده کرد ولی برای پروژه های کوچک مقرون به صرفه نیست. این قالب ها هم قبل از بسته شدن روغن کاری می شوند ولی در اینجا جذب آب دیگر مد نظر نیست . حالتی هم است که خاک منطقه به عنوان قالب عمل می کند در این موارد پی را به عرض و عمق مورد نظر کند بعد دیواره های پی را با پلاستیک می پوشانند و زمین خود نقش قالب را ایفا می کند و نیازی به قالب نیست و عایق بندی به علت این است .که آب بتن جذب نشده و نسبت آب به سیمان بتن تغییر نکند .

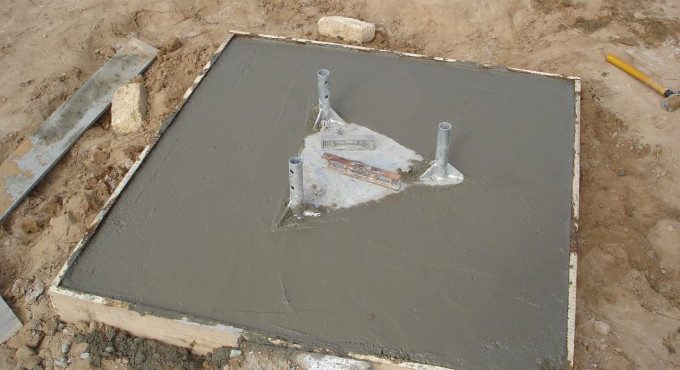

در دکل های کوچک بتن ریز ی توسط دست و بدون ویبراتور و بتو نر انجام می گیرد و طرح اختلاط بتن در اینجا نقشی ندارد و کارگران به صورت تخمینی میزان شن و ماسه و سیمان و حتی عامل مؤثر بتن یعنی آب تعیین و بتن را تهیه و آماده می کنند و بتن ریزی به صورت تکه تکه انجام می گیرد. پس از نقشه خوانی و علامت گذاری ها بر طبق آکسی که در نقشه آورده شده ، ریسمانی در یک آکس طولی و یک آکس عرض می بندند به طوری در محل قرار گیری بیس پلیتها دو ریسمان کاملاً بر هم عمود باشند. که محل برخورد دو ریسمان وسط بیس پلیت خواهد بود و ریسمانها در اینجا نقش تراز را هم بازی می کنند. بعد از عملیات بتن ریزی بیس پلیتها مجدداً باز و دوباره ملات نرمه زیر آن می ریزند و توسط پیچها تراز می کنند . یعنی عملیات هواگیری انجام می دهند چون احتمال دارد هنگام بتن ریزی بتن کاملاً زیر پلیت را پر نکرده باشد .
فونداسیون منفرد یا تک : با توجه به کاربری ساختمان ، بارهای وارده و مکانیک خاک واینکه ساختمان در منطقه زلزله خیز قرار دارد یا نه عرض و ارتفاع و طول پی زیر هر ستون مشخص می شود که یک مکعب است و این پی ها توسط کلافهای افقی که معمولاً از مقطع کوچکتری برخوردارند به هم وصل می شوند تا پی ساختمان پیوسته عمل کند و بعد عملیات آرماتور بندی و مش بندی طبق آنچه در ساختمان بنایی توضیح داده شد انجام می پذیرد . فونداسیون منفرد : در اینجا چیزی به نام شناژ نداریم و عرض و ارتفاع مقطع چه زیر بتن و چه در قسمتهای دیگر یکسان است ولی در نوع یک طرفه ، همانطور که از اسمش پیدا است در یک جهت پی منفرد ولی در جهت نواری است .
انواع فوندانسیون دکل برای اجرا در محل
- فونداسیون نواری: در این نوع فونداسیون، یک نوار بتنی بر روی زمین ساخته می شود که محور آن با محور دکل موازی است. این نوار بتنی برای توزیع بار دکل بر روی زمین و جلوگیری از فرو رفتن دکل در خاک های نرم استفاده می شود.
- 2. فونداسیون منفرد (تک، شمعی یا عمقی): یک پایه بتنی در زمین ساخته می شود که وزن دکل را به زمین منتقل می کند. فونداسیون منفرد به سه نوع شمع کوبیدنی، شمع درجا ریخته شده و شمع کوبیده درجا ریخته شده تقسیم می شود.
- 3. فونداسیون رادیه (گسترده): یک پایه بتنی بزرگ با شعاع بیشتر از دو برابر ارتفاع دکل در زمین ساخته می شود که وزن دکل را به سطح زمین منتقل می کند. فونداسیون رادیه برای کاهش فشار دکل بر روی خاک و جلوگیری از فرو رفتن دکل در خاک های نرم استفاده می شود.
معرفی فوندانسیون دکل پیش ساخته یا آماده
علاوه بر فوندانسیون اجرا در محل، فوندانسیون آماده نیز وجود دارد. فونداسیون دکل پیش ساخته یا آماده به عنوان یکی از روش های نصب دکل مخابراتی، باعث سرعت بخشیدن به فرآیند نصب، کاهش هزینه ها و افزایش ایمنی در فرآیند نصب می شود؛ چرا که از قبل ساخته شده اند و فقط باید نصب شوند. پیشنهاد می‌شود قبل از خرید ، قیمت دکل مهاری g35 ، نقدها و بازخوردهای کاربران را در مورد قیمت و عملکرد دکل مهاری G35 مورد بررسی قرار دهید تا تصمیمات هوشمندانه‌تری داشته باشید . این فونداسیون ها به صورت دایکاستیک، بتنی یا فلزی ساخته می شوند و در زمین های صاف و سفت نصب می شوند.
فونداسیون دکل پیش ساخته معمولاً شامل دو بخش اصلی، یعنی بیس پلیت و استوانه های فولادی یا بتنی است که قبل از نصب دکل، در محل تولید و پیش ساخته می شوند. بیس پلیت از جنس فولاد یا بتنی است و در پایین فونداسیون قرار می گیرد و استوانه های فولادی یا بتنی نیز به عنوان پایه دکل و برای اتصال دکل به بیس پلیت استفاده می شوند. با استفاده از فونداسیون دکل پیش ساخته، زمان نصب دکل کاهش می یابد و همچنین باعث کاهش هزینه هایی مانند حمل و نقل، زمان و هزینه های نیروی انسانی می شود. این روش همچنین باعث افزایش ایمنی در فرآیند نصب دکل می شود؛
زیرا قبل از نصب دکل، فونداسیون پیش ساخته تحت عملکرد و آزمون های مختلف قرار می گیرد تا اطمینان حاصل شود که دارای استحکام و ایمنی لازم برای تحمل بار دکل می باشد. همچنین در فونداسیون دکل پیش ساخته، امکانات دیگری مانند امکان افزایش یا کاهش ارتفاع دکل، اضافه کردن تجهیزات جانبی مانند آنتن ها و دستگاه های ارتباطی و همچنین یکپارچگی بیشتر بین دکل و فونداسیون وجود دارد. به طور کلی، فونداسیون دکل پیش ساخته به دلیل افزایش سرعت و کاهش هزینه ها و افزایش ایمنی، روش مناسبی برای نصب دکل مخابراتی است که در بسیاری از پروژه های مختلف در سراسر جهان مورد استفاده قرار می گیرد. با توجه به مزایای ذکر شده، استفاده از فونداسیون دکل پیش ساخته می تواند برای شرکت های مخابراتی و پیمان کاران نصب دکل، بهینه سازی فرآیند نصب و کاهش هزینه ها را به همراه داشته باشد.
نکات مهم در اجرای فوندانسیون
برای اجرای فونداسیون دکل، نیاز به طراحی و محاسبات دقیق و استفاده از مواد با کیفیت و استاندارد، تجهیزات مناسب و تیم کاری ماهر و تجربه دار است. در ابتدا باید زمین محل نصب دکل به درستی آماده شود و سپس فونداسیون دکل با رعایت استاندارد ها و ضوابط فنی اجرا شود. همچنین برای اجرای بهتر فونداسیون دکل، می توان از تجهیزاتی مانند چاه ارت استفاده کرد تا بهترین توزیع بار بر روی زمین محل نصب دکل صورت گیرد. بهترین روش برای اجرای فونداسیون دکل، مشاوره با متخصصین و اجرای کار توسط شرکت های معتبر و مجرب مثل باملو است.
این شرکت با داشتن تیم متخصص و تجربه دار و استفاده از تجهیزات و مواد با کیفیت، قادر به اجرای بهترین فونداسیون دکل با رعایت استاندارد ها و مقررات فنی ایت. قیمت دکل مهاری g45 پایین بوده و به افراد و شرکت‌هایی که به دنبال حلول مطمئن و اقتصادی در زمینه مخابرات هستند، این امکان را می‌دهد تا به سرعت به نیازهای خود پاسخ دهند . به علاوه، مشاوره با متخصصین در مراحل طراحی و محاسبات، می تواند به اجرای بهتر و ایمن تر فونداسیون دکل کمک کند. همچنین، رعایت نکاتی مانند انجام آزمایشات لازم برای تعیین خواص خاک و پایه های نصب دکل، استفاده از مواد با کیفیت و استاندارد، اجرای دقیق و مستمر نظارت بر فرایند بتن ریزی و کنترل کیفیت بتن، می تواند به افزایش عمر و استحکام فونداسیون دکل کمک کند.
سخن پایانی
با توجه به اهمیت بسیاری که دکل های مخابراتی در جامعه دارند، نصب و راه اندازی آن ها بسیار مهم و حساس است. متناسب با پروژه خود باید نوع پیش ساخته یا اجرا در محل را انتخاب نمایید. استفاده از پیش ساخته می تواند به عنوان یکی از روش های موثر برای نصب دکل مورد استفاده قرار گیرد. این روش نه تنها بهبود سرعت و کارایی در فرآیند نصب دکل را به همراه دارد، بلکه با کاهش هزینه های حمل و نقل، نیروی انسانی و سایر هزینه های مربوط به نصب دکل، به کاهش هزینه های پروژه کمک می کند. همچنین با افزایش ایمنی و استحکام در فرآیند نصب دکل، به خطراتی که ممکن است برای کارگران و تجهیزات مربوطه وجود داشته باشد، پیشگیری می شود.
البته در برخی موارد ممکن است این روش ها مناسب باشد و باید فوندانسیون در محل ساخته و اجرا شود. در کشور ایران شرکت هایی مثل باملو در زمینه نصب فوندانسیون در محل و فونداسیون دکل پیش ساخته فعالیت دارند و با فراهم کردن فناوری های پیشرفته، جهت بهبود روش های نصب دکل مخابراتی به کار گرفته می شوند. با توجه به مزایای بسیاری که این روش ارائه می دهد، استفاده از فونداسیون دکل پیش ساخته به عنوان یکی از روش های اصولی و کارآمد در نصب ، می تواند در بهبود عملکرد و کاهش هزینه های مربوط به نصب دکل کمک شایانی به عمل نماید. برای خرید فوندانسیون آماده یا اجرای فونداسیون در محل، با مشاوران باملو تماس حاصل فرمایید.
