کانال سازی کولر آبی فرایند طراحی، ساخت و نصب مسیرهای انتقال هوا از کولر به اتاق های مختلف است که نقش مستقیمی در خنک کنندگی، مصرف انرژی و صدای دستگاه دارد. برای اجرای اصولی، ابتدا باید بر اساس ظرفیت کولر و متراژ فضا، سایز کانال را با فرمول دبی هوا محاسبه کرد. سپس با انتخاب متریال مناسب مانند ورق گالوانیزه یا کانال فلکسیبل و استفاده از ابزارهایی مثل قیچی ورق بر و دستگاه خم، کانال ها را ساخت و با چسب آلومینیوم و پرچ آب بندی نمود. نصب صحیح با شیب ملایم به سمت بیرون و استفاده از دریچه و دمپر تنظیم هوا، راندمان سیستم را به حداکثر می رساند.
کانال سازی کولر آبی؛ راهنمای جامع طراحی، محاسبات و اجرای اصولی (1405)
چرا کانال کشی اصولی کولر آبی حیاتی است؟
کانال کشی کولر آبی تنها یک لوله کشی ساده نیست، بلکه شریان اصلی سیستم سرمایشی ساختمان محسوب می شود. یک طراحی و اجرای غیر اصولی منجر به افت فشار شدید، کاهش محسوس پرتاب باد، افزایش صدای مزاحم و هدر رفتن انرژی می شود. وقتی کانال ها به درستی سایز بندی و عایق بندی شوند، هوای خنک به صورت یکنواخت در تمام فضا توزیع شده و عمر مفید الکتروموتور و بلوور کولر به دلیل کاهش فشار کاری افزایش می یابد.
انواع کانال کولر آبی و مقایسه تخصصی متریال ها
انتخاب جنس کانال اولین و مهم ترین تصمیم در فرایند کانال سازی است. هر متریال ویژگی های فنی خاص خود را دارد که باید بر اساس شرایط ساختمان انتخاب شود.

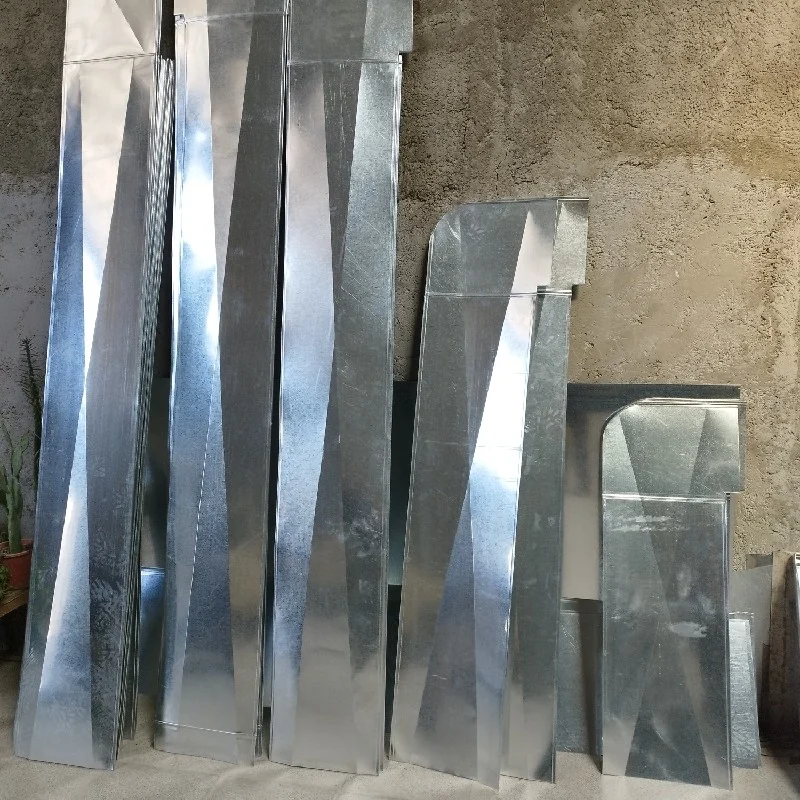

کانال گالوانیزه
کانال های گالوانیزه رایج ترین و استاندارد ترین نوع کانال در تاسیسات ساختمان هستند. این کانال ها از ورق فولادی با پوشش روی ساخته می شوند که مقاومت بالایی در برابر زنگ زدگی و خوردگی دارد. ضخامت استاندارد ورق برای کانال کولر معمولاً بین 0.5 تا 0.6 میلی متر است. ورق گالوانیزه مورد استفاده باید فاقد هرگونه خط و خش عمیق باشد، زیرا خراشیدگی پوشش روی منجر به زنگ زدگی سریع در محیط مرطوب کولر آبی می شود. استفاده از ورق های نازک تر باعث لرزش کانال و تولید صدای ناهنجار هنگام کار کردن کولر با دور تند می شود.
- مزایا: دوام و عمر طولانی، مقاومت مکانیکی بالا، قابلیت شکل دهی دقیق، قیمت مقرون به صرفه.
- معایب: وزن نسبتا بالا، نیاز به عایق کاری جداگانه برای جلوگیری از تعریق و اتلاف حرارت، نصب زمان بر.
کانال فلکسیبل (لوله خرطومی)
کانال های فلکسیبل از یک لایه داخلی پلی استر، یک مارپیچ فولادی برای استحکام و یک لایه عایق صوتی و حرارتی تشکیل شده اند. این کانال ها به دلیل انعطاف پذیری بالا، بهترین گزینه برای مسیرهای پیچیده، اتصالات کوتاه و فضاهایی با محدودیت ارتفاع هستند.
- مزایا: نصب بسیار سریع و آسان، دارای عایق داخلی، کاهش چشمگیر صدا و ارتعاش، وزن سبک.
- معایب: مقاومت کمتر در برابر ضربه فیزیکی، ایجاد افت فشار بیشتر در مسیرهای طولانی به دلیل سطح داخلی ناهموار، عدم مناسب بودن برای متراژهای بالای 3 متر بدون ساپورت.
کانال اسپیرال و پیش عایق
کانال اسپیرال نوعی کانال گرد گالوانیزه است که به صورت مارپیچ دوخت می شود. این کانال ها به دلیل شکل گرد، کمترین اصطکاک هوا را داشته و برای سیستم های با دبی هوای بالا ایده آل هستند. کانال های پیش عایق نیز از پنل های فومی با روکش آلومینیومی ساخته می شوند که نیاز به عایق کاری ثانویه را حذف می کنند.
ابزار و تجهیزات مورد نیاز برای کانال سازی حرفه ای
برای اجرای یک کار تمیز و مهندسی شده، به ابزارهای زیر نیاز دارید:
- قیچی ورق بر (برای برش های مستقیم و منحنی)
- دستگاه خم کن ورق یا بالشتک خم (برای ایجاد لبه های پاکتی و خم های 90 درجه)
- دریل برقی و پرچ کن دستی (برای اتصالات مکانیکی محکم)
- چسب آلومینیوم و چسب آکواریوم سیلیکونی (برای درزگیری و آب بندی کامل)
- متر، گونیا، خط کش فلزی و ماژیک نشانه گذاری
- تراز لیزری یا شلنگ تراز (برای تنظیم شیب نصب)
- پیچ های سرمته دار و بست های فلزی یا پلاستیکی محکم
فرمول محاسبه سایز و ابعاد کانال کولر
محاسبه دقیق ابعاد کانال، کلید اصلی جلوگیری از افت فشار و صدای زیاد است. فرمول پایه برای محاسبه سطح مقطع کانال به شرح زیر است:
A = Q / V
در این فرمول:
- A: سطح مقطع کانال بر حسب متر مربع
- Q: دبی هوای مورد نیاز بر حسب متر مکعب بر ثانیه (CFM کولر تقسیم بر 2100)
- V: سرعت مجاز هوا در کانال (برای کانال اصلی 4 تا 6 متر بر ثانیه و برای انشعابات 2.5 تا 3.5 متر بر ثانیه در نظر گرفته می شود).
به عنوان مثال، برای یک کولر آبی 7000 با دبی هوای تقریبی 3500 CFM (حدود 1.6 متر مکعب بر ثانیه) و سرعت هوای 5 متر بر ثانیه، سطح مقطع مورد نیاز برابر است با 0.32 متر مربع. این عدد می تواند به ابعاد مستطیلی مانند 40 در 80 سانتی متر تبدیل شود.
جدول راهنمای سریع ابعاد کانال اصلی بر اساس ظرفیت کولر
- کولر 3500: حداقل 30 در 40 سانتی متر
- کولر 5000: حداقل 35 در 50 سانتی متر
- کولر 7000: حداقل 40 در 60 یا 45 در 55 سانتی متر
- کولر 8500: حداقل 50 در 60 سانتی متر
مراحل گام به گام اجرای کانال کشی کولر آبی
مرحله اول: طراحی نقشه و تعیین مسیر
قبل از هرگونه برش، مسیر حرکت هوا را روی کاغذ یا دیوار مشخص کنید. اصل طلایی در طراحی کانال، کوتاه ترین مسیر با کمترین تعداد زانو و تغییر جهت است. هر خم 90 درجه معادل چندین متر طول مستقیم، افت فشار ایجاد می کند. سعی کنید از زانوهای با شعاع خم زیاد استفاده کنید.
مرحله دوم: برشکاری و خم کاری ورق
ابعاد محاسبه شده را روی ورق گالوانیزه پیاده کنید. برای ساخت کانال مستطیلی، باید چهار طرف ورق را به اندازه های مشخص برش داده و سپس لبه های آن را به اندازه 1 تا 1.5 سانتی متر خم کنید تا حالت پاکتی یا لیبی پیدا کند. در هنگام برشکاری، دقت کنید که لبه های برش تیز نباشند تا هم ایمنی نصاب حفظ شود و هم از پارگی عایق در مراحل بعد جلوگیری گردد. تکنیک ساخت درز پیتسبورگ یا درز پاکتی استاندارد ترین روش برای اتصال طولی کانال های گالوانیزه است که استحکام بالایی را بدون نیاز به جوشکاری فراهم می کند.
مرحله سوم: اتصال، درزگیری و آب بندی
قطعات برش خورده را با استفاده از پرچ آلومینیومی یا پیچ های سرمته دار به هم متصل کنید. پس از اطمینان از استحکام مکانیکی، تمام درزها و محل های اتصال را با چسب آلومینیوم با کیفیت پوشش دهید. این مرحله برای جلوگیری از نشت هوا و ورود گرد و غبار به داخل کانال حیاتی است. هرگز از چسب نواری معمولی یا پارچه ای برای آب بندی استفاده نکنید، زیرا در برابر رطوبت و گرما به سرعت تجزیه می شوند.
مرحله چهارم: نصب کانال، شیب بندی و نصب دریچه

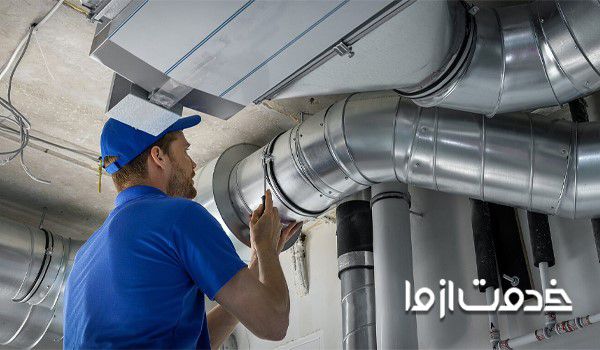

کانال ها را با استفاده از ساپورت ها و آویزهای فلزی به سقف یا دیوار متصل کنید. فاصله بین ساپورت ها یا آویزهای نگهدارنده کانال نباید از 1.5 متر تجاوز کند. این فاصله برای جلوگیری از شکم دادن کانال در اثر وزن خود و ارتعاشات ناشی از فن کولر حیاتی است. نکته بسیار مهم این است که کانال کولر آبی باید دارای شیب ملایم (حدود 1 تا 2 درصد) به سمت بیرون از ساختمان باشد تا از بازگشت قطرات آب و تجمع رطوبت داخل کانال جلوگیری شود. در محل اتصال کانال به دهانه خروجی کولر، استفاده از یک قطعه انتقالی پارچه ای یا اتصال فلکسیبل کوتاه توصیه می شود تا ارتعاشات کولر مستقیماً به بدنه کانال منتقل نشود. در انتهای مسیر، دریچه های تنظیم هوا (دمپر) نصب کنید تا امکان کنترل دبی هوای ورودی به هر اتاق فراهم باشد.
نکات طلایی و اشتباهات رایج در کانال سازی
- کاهش ناگهانی سطح مقطع کانال در میانه مسیر، باعث ایجاد صدای سوت شدید و کاهش پرتاب باد می شود.
- فاصله بین کولر و اولین دریچه نباید کمتر از 2 متر باشد تا جریان هوا به طور کامل شکل بگیرد.
- برای کانال های گالوانیزه حتما از عایق پشم شیشه با روکش فویل آلومینیوم استفاده کنید تا از تعریق سطح کانال در روزهای شرجی جلوگیری شود.
هزینه کانال کشی کولر و عوامل موثر بر قیمت
هزینه اجرای کانال کشی کولر آبی به فاکتورهای متعددی بستگی دارد که مهم ترین آن ها شامل متراژ کل کانال، ضخامت ورق گالوانیزه مصرفی، نوع عایق مورد استفاده، تعداد زانو و تغییر مسیرها و دستمزد نصاب است. به طور کلی، کانال کشی با ورق گالوانیزه به دلیل نیاز به ساخت و نصب دقیق، هزینه بالاتری نسبت به کانال فلکسیبل دارد، اما در دراز مدت به دلیل دوام بیشتر و راندمان بالاتر، مقرون به صرفه تر است. قیمت ها در سال 1405 بر اساس نوسانات قیمت ورق فولادی متغیر است، اما سرمایه گذاری روی متریال با کیفیت و اجرای استاندارد، از هزینه های پنهان مانند مصرف برق بالا و تعمیرات زودرس کولر جلوگیری می کند.
تعمیر و نگهداری دوره ای کانال های کولر
برای حفظ راندمان سرمایشی، کانال های کولر آبی نیاز به بازرسی سالانه دارند. این بازرسی شامل بررسی درزها و اتصالات برای اطمینان از عدم نشت هوا، چک کردن وضعیت عایق ها برای جلوگیری از تعریق، و تمیز کردن داخلی کانال از گرد و غبار و رسوبات احتمالی است. همچنین دریچه ها و دمپرهای تنظیم هوا باید از نظر روان بودن حرکت و عدم گرفتگی بررسی شوند. مسدود شدن مسیر کانال توسط اشیاء یا تجمع جرم، فشار زیادی به موتور کولر وارد کرده و عمر آن را کاهش می دهد.
سوالات متداول
آیا کانال فلکسیبل برای متراژ بالا مناسب است؟
خیر، برای مسیرهای طولانی تر از 3 متر، استفاده از کانال فلکسیبل به دلیل ایجاد افت فشار و افتادگی کانال توصیه نمی شود و بهتر است از کانال گالوانیزه استفاده شود.
بهترین روش برای جلوگیری از صدای کانال کولر چیست؟
استفاده از کانال های گرد اسپیرال، نصب میراکننده صدا در مسیر کانال، اطمینان از سفت بودن تمام اتصالات و استفاده از عایق های صوتی موثرترین روش ها هستند.
آیا می توان کانال کولر آبی را با کانال داکت اسپلیت ادغام کرد؟
به هیچ وجه. دبی هوا، دما و فشار استاتیک کولر آبی با داکت اسپلیت کاملاً متفاوت است و ادغام آن ها منجر به عملکرد بسیار ضعیف هر دو سیستم می شود.
