آشنایی با چرخ دنده خورشیدی

چرخ دنده های خورشیدی که به عنوان چرخ دنده های گیربکس خورشیدی شناخته می شوند، اجزای ضروری هستند که در سیستم های مکانیکی متعدد در صنایع مختلف مورد استفاده قرار می گیرند. این سیستم های دنده چند وجهی راه حل های بسیار کارآمد و فشرده ای را برای انتقال نیرو و تقویت گشتاور ارائه می دهند. در این مقاله جامع، به کارکرد، مزایا و کاربردهای چرخ دنده‌های خورشیدی می‌پردازیم و در عین حال عکس‌ها و تصاویر روشن‌گری را برای کمک به درک ارائه می‌کنیم.

درک سیستم‌های دنده خورشیدی:

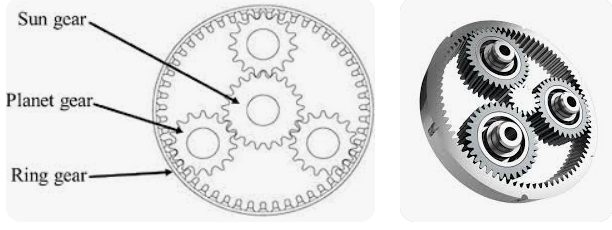

ساختار چرخ دنده خورشیدی از چندین جزء کلیدی تشکیل شده‌اند، از جمله یک چرخ دنده خورشیدی مرکزی، چرخ‌دنده‌های خورشیدی متعدد و یک چرخ دنده یا حلقه بیرونی. این اجزا در گیربکس های خورشیدی با هم کار می کنند تا یک گیربکس صنعتی منحصر به فرد را ایجاد کنند. طرز کار گیربکس های خورشیدی دارای عملکرد و فشردگی چشمگیر است.

عملکرد چرخ دنده های خورشیدی:

چرخ دنده مرکزی خورشید ثابت می ماند، در حالی که چرخ دنده های سیاره در محورهای جداگانه خود به دور آن می چرخند. به طور همزمان، چرخ دنده های سیاره با چرخ دنده بیرونی مشبک می شوند و چندین نقطه تماس ایجاد می کنند. این آرایش مش بندی منجر به انتقال صاف گشتاور می شود و به شفت های ورودی و خروجی گیربکس اجازه می دهد تا به اجزا یا سیستم های مختلف متصل شوند.

مزایای سیستم‌های دنده خورشیدی:

آشنایی با مزایا و معایب چرخ دنده خورشیدی، می تواند در هنگام استفاده از چرخ دنده کارامد باشد. نظر به اینکه چرخ دنده های خورشیدی مزایای زیادی دارند. از جمله:

الف) راندمان بالا: چرخ دنده‌های خورشیدی به دلیل نقاط تماس متعددی که دارند، راندمان استثنایی ارائه می‌دهند که منجر به کاهش تلفات و بهبود انتقال نیرو می‌شود.

ب) طراحی فشرده: ماهیت فشرده چرخ دنده های خورشیدی آنها را برای فضاهای محدود ایده آل می کند و به مهندسان اجازه می دهد تا گیربکس های کوچک، سبک وزن و بسیار کارآمد را بدون به خطر انداختن عملکرد توسعه دهند.

ج) تقویت گشتاور: با تغییر نسبت‌های دنده، سیستم چرخ دنده خورشیدی می‌تواند به تقویت گشتاور قابل توجهی دست یابد، که آن را برای کاربردهایی که نیاز به گیربکس صنعتی با گشتاور خروجی بالا دارند سودمند می‌سازد.

کاربردهای سیستم های دنده خورشیدی:

الف) صنعت خودرو: گیربکس های اتوماتیک، سیستم های دیفرانسیل و پیشرانه های هیبریدی از قابلیت های طراحی فشرده و تقویت گشتاور چرخ دنده های خورشیدی بهره می برند.

ب) صنعت هوافضا: چرخ دنده های خورشیدی در سیستم های مختلف هواپیما مانند موتورها، سطوح کنترلی، سیستم های ارابه فرود و مکانیسم های محرک استفاده می شوند.

ج) رباتیک و اتوماسیون: ماهیت فشرده و کارآمد چرخ دنده های خورشیدی آنها را در بازوهای رباتیک، ماشینکاری خودکار و سیستم های کنترل دقیق ارزشمند می کند.

د) توربین‌های بادی: توانایی انتقال گشتاور بالا در فضاهای فشرده، سیستم‌های چرخ دنده خورشیدی را قادر می‌سازد تا انرژی دورانی را به طور موثر از پره‌های توربین بادی به ژنراتور منتقل کنند.

ه) کاربردهای صنعتی: چرخ دنده های خورشیدی در سیستم های نوار نقاله، جرثقیل ها، ماشین آلات و بسیاری دیگر از ماشین آلات صنعتی استفاده می شوند که در آنها فشرده بودن، کارایی و تقویت گشتاور ضروری است.

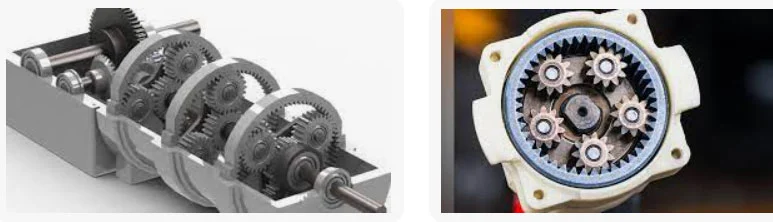

عکس ها و نمودارها: برای درک بهتر اصول و مکانیسم های پشت چرخ دنده های خورشیدی، لطفاً به عکس ها و نمودارهای همراه در ای صفحه دقت کنید. آنها پیکربندی های مختلف، محل قرارگیری اجزا و عملکرد کلی سیستم های چرخ دنده خورشیدی را نشان می دهند.

چرخ دنده های خورشیدی مکانیزم های واقعاً قابل توجهی هستند که انتقال نیرو را در صنایع مختلف متحول کرده اند. فشرده‌بودن، راندمان بالا و قابلیت‌های تقویت گشتاور، آنها را به اجزای ارزشمندی در طیف وسیعی از کاربردها، از خودرو گرفته تا هوافضا و رباتیک تبدیل می‌کند. امیدواریم این مقاله گسترده، که با عکس‌ها و نمودارهای گویا تکمیل شده است، به روشن شدن دنیای شگفت‌انگیز چرخ دنده‌های خورشیدی و سهم عظیم آنها در زمینه مهندسی مکانیک کمک کرده باشد.)

گیربکس خورشیدی چیست؟

گیربکس خورشیدی دارای چرخ دنده های خورشیدی است که 3 یا چند چرخ دنده خورشیدی به یک چرخ دنده مرکزی متصل هستند و توسط یک چرخ دنده رینگی احاطه شده اند.

به دلیل همین طراحی چرخ دنده ها که شباهت زیادی به چرخش سیاره ها به دور خورشید دارند، این گیربکس صنعتی با نام گیربکس خورشیدی یا سیاره ای شناخته شده است.

به دلیل عملکرد ظریف و هر یک از اجزای آن، از طیف وسیع و دقیقی از گشتاور و نسبت تبدیل  پشتیبانی می کند که باعث شده است به عنوان دقیق ترین و پرقدرت ترین گیربکس صنعتی به شمار می رود.

طراحی داخلی گیربکس خورشیدی

گیربکس های خورشیدی به صورت شافت مستقیم (گیربکس عمودی یا افقی نصب) و زاویه دار مانند 90 درجه طراحی شده اند.

هرکدام از این طراحی ها با انواع ورودی و خروجی مختلفی مانند گیربکس پایه دار، ورودی یا خروجی با شافت تک خار، هزار خاری و هالو شافت و گیربکس فلنج دار تولید و عرضه می شوند

این گیربکس با یک تا چند مرحله یا طبقه (Stage) تولید می شوند و هر طبقه از آن به صورت جداگانه ای دور موتور را کاهش داده و به طبقه ی بعد منتقل می کند. در نهایت خروجی کار، همان دور مورد نظر ما است.

طراحی این محصول به این صورت است که یک چرخ دنده خورشیدی در مرکز قرار گرفته شده و چند چرخ دنده خورشیدی دیگر به صورت جفت شده با این چرخ دنده مرکزی به حول محور مرکزی آن به گردش در می آیند. به همین دلیل به این گیربکس صنعتی، گیربکس سیاره ای نیز گفته می شود.
