انواع برج های خنک کننده از نظر ایجاد جریان هوا

میزان پودر شدن آب و سرعت میزان تماس آب در کولینگ تاور جریان طبیعی عمدتاً به میزان پودر شدن آن بستگی دارد. برای حصول راندمان بالا در برج خنک کننده اتمسفریک وجود پاشش خوب در نازل یا افشانک شرط کافی می‌باشد. مقدار و سرعت هوای گردشی در کولینگ تاور اتمسفریک نیز به سرعت باد بستگی دارد. به دلیل مذکور ظرفیت برودتی انواع برج خنک کننده جریان طبیعی با تغییر میزان جریان طبیعی هوا (سرعت باد) تغییر می‌کند. برج‌های اتمسفریک، همواره در فضای آزاد قرار می‌گیرند بطوری که هوا بتواند آزادانه در آنها جریان داشته باشد. این مدل از انواع برج خنک کننده معمولاً در محیط‌های کاملاً باز و در دهانه دیز باد (نقطه‌ای با بیشترین سرعت باد) نصب می‌شود.

جریان
  • برج خنک کننده جریان اجباری (جریان القایی)

در این مدل از انواع برج خنک کننده جریان هوا توسط ایجاد یک جریان مکانیکی در هوا ایجاد می‌شود. کولینگ تاور جریان القایی بر اساس نوع و جهت ورود و خروج هوا به دو دسته دمنده و مکنده تقسیم می‌شود. ظرفیت های برودتی پایین این مدل از انواع خنک کننده آب در داخل فضای بسته نیز می‌تواند قرار گیرد. به لحاظ اینکه در برج‌های خنک کننده اجباری میتوان هوای بیشتر و سرعت زیادتر فن استفاده نمود، ظرفیت آن‌ها به ازای ابعاد فیزیکی برابر، از برج‌های خنک کن اتمسفریک به مقدار قابل ملاحظه‌ای بیشتر خواهد بود. در این مدل از انواع برج های خنک کننده از سطوح خیس شده جهت تبادل حرارت بیشتر تحت عنوان پکینگ نیز استفاده می‌شود و راندمان این مدل از انواع کولینگ تاور به مراتب از انواع کولینگ تاور اتمسفریک بیشتر خواهد بود.

انواع برج خنک کننده جریان القایی

برج خنک کن با توجه به نحوه تماس و ارتباط بین آب داغ و هوای سرد بیرون به دو دسته ارتباط مستقیم (برج خنک کن مدارباز) و ارتباط غیر مستقیم (برج خنک کن مداربسته) تقسیم می شود.  یکی از رایج‌ترین انواع برج خنک کاری با مدارباز که سبب خنک‌شدن آب در یک مدارباز تا نزدیکی دمای‌مرطوب می‌گردد برج‌خنک‌کن مدارباز می‎باشد. این برج خنک کن پر کاربردترین نوع خنک کننده صنعتی در میان انواع کولینگ تاور محسوب می‌شود. این سیستم با ایجاد یک مساحت معین از پرکن یا پوشال سبب ارتباط آب با هوای خشک(بدون رطوبت) می‌گردد. در این تماس بین دو سیال آب و هوا در انواع برج خنک کن باز هوا از آب گرما دریافت کرده و آب نیز دچار میزان کمی تبخیر شده و خنک‌تر می شود.

  • برج خنک کننده بسته یا خشک

اگر مدارچرخشی آب در سیستم خنک‌کاری یک کولینگ‌تاور در یک سیکل کاملاً بسته و ایزوله صورت پذیرد، عملاً تماس بین جریان گردشی آب و جریان هوا به صورت غیرمستقیم انجام می‌پذیرد و به آن نوع سردکن، پکینگ برج خنک کننده مداربسته گفته می‌شود. کولینگ تاور مداربسته قابلیت کاهش آب تا نزدیکی دمای خشک یا محسوس محیط را دارد و از این رو به آن نیز گفته می‌شود. به کولینگ تاور مداربسته خشک در صنعت برج خنک کن هلر نیز گفته می شود.

  • برج خنک کننده ترکیبی یا هیبریدی

البته نوعی دیگری از انواع کولینگ‌تاور مداربسته ترکیبی از یک سیکل باز و یک سیکل بسته می‌باشد که به آن برج‌خنک‌کننده هیبریدی (یا برج‌خنک‌کن ترکیبی) نیز گفته می‌شود و این نوع سیستم خنک‌کاری سبب کاهش دمای آب تا نزدیکی دمای مرطوب محیط در یک سیکل بسته (آدیاباتیک یا آنتروپی ثابت) می‌گردد. به عبارتی دیگر این نوع کولینگ تاور ترکیبی از یک برج‌خنک‌کن باز(مرطوب) و برج‌خنک‌کن بسته(خشک) می باشد که در  فصول سرد به صورت خشک و با یک سیکل بسته آب را خنک می‌کند و در فصول گرم نیز با یک سیکل کمکی مدارباز به خنک‌سازی آب کمک می‌نماید.

تقسیم بندی انواع برج خنک کننده بر اساس شکل ظاهری

براساس نوع شکل ظاهری و هندسه برج‌خنک‌کننده این تجهیز به انواع برج خنک‌کننده مکعبی ، برج‌خنک‌کن مدور(مخروطی) و برج خنک‌کن شش ضلعی تقسیم می شود. کولینگ تاور با ظاهری شبیه یک مکعب که دارای سیستم پاشش آب نازلهای ثابت و سیستم هوادهی مکش القایی می‌باشد برج خنک کن مکعبی(cubic cooling tower) نام دارد. این نوع برج‌خنک‌کن به دلیل اشغال فضای‌کم و امکان تولید چندسلولی از کاربرد بسیاری در صنعت و تهویه مطبوع دارد. در کولینگ‌تاور ‌مکعبی آب پس از پاشش از خروجی نازل(دوش‌های توزیع آب) بر روی سطوح خنک‌کن در تماس با هوای خنک بیرون قرار می‌گیرد و خنک می‌شود.

  • برج خنک کننده مدور یا مخروطی

یکی از رایج‌ترین انواع برج‌خنک‌کن با سیستم پاشش آب دوار و دایره‌ای که دارای ظاهری استوانه‌ای شکل یا مدور می‌باشد برج‌خنک‌کن‌گرد یا مخروطی نام دارد. این مدل سردکن در میان انواع‌برج‌خنک‌کننده بیشتر در خنک‌کاری چیلرهای‌تراکمی در آپارتمان‌ها و سیستم‌های صنعتی با گردش آب کم مورد استفاده قرار می‌گیرد.

  • برج خنک کننده هگزانول یا شش ضلعی

این مدل از کولینگ‌تاور یکی از انواع برج خنک‌کن با طول عمر طراحی بسیارکم محسوب می‌شود که دارای ظاهری شش ضلعی شکل می‌باشد و به دلایل معایب زیاد خود از رده تولید در بیشتر خط تولیدهای برج خنک کن کاملاً کنار گذاشته شده است. عدم توزیع آب مناسب، ایجاد حفره های هوا در گوشه های شش گوشه و عملکرد ضعیف از مهمترین دلایل برکناری تولید این نوع از برج خنک کاری می‌باشد. تقسیم بندی انواع پکینگ رندوم اسپلش براساس نوع متریال بدنه برج خنک کن با توجه به نوع متریال و ماده به کار رفته در تولید بدنه در دسته بندی برج‌خنک‌کن فایبرگلاس ، برج خنک‌کن بتنی و برج خنک کن فلزی تقسیم بندی می شود.

باتوجه به رشد صنعت در چند دهه اخیر و نیاز بسیار به منابع انرژی سرمایشی در صنایع، استفاده از برج‌های ‌خنک‌کن بتنی‌ و‌ فلزی در دهه‌های گذشته به نسبت انواع خنک‌کن فایبرگلاس معایب بسیاری داشته‌اند که باهم به برخی از معایب انواع برج‌های خنک‌کننده درگذشته اشاره خواهیم داشت.  همانطور که می‌‌دانید در فرآیند خنک‌کاری در آب‌های صنعتی که سختی بسیار بالایی دارد وجود املاح زیاد در آب در برج‌های‌خنک‌کننده گالوانیزه سبب ایجاد مشکلات زیادی از جمله رسوب،گرفتگی و پوسیدگی در بدنه برج خنک‌کن می شد که بزرگترین ویژگی منحصربه‌فرد فاقد خوردگی و پوسیدگی بودن و عدم تغییر شکل در شرایط جوی مختلف می‌باشد.

الیاف بکار رفته در برج خنک کننده فایبرگلاس از نوع حصیری(مت) و سوزنی(مش) می‌باشد که با انواع رزین‌های دسته پلی استر غیر اشباع به قوام و پخت نهایی در بدنه می‌رسد و برای مقاومت بیشتر در برابر نور خورشید از یک یا چند لایه رزین اپوکسی مخصوص نیز در جداره انتهایی بدنه استفاده می‌شود. برج خنک کننده فایبرگلاس به مراتب از وزن کمتری به نسبت انواع همتای خود دارد که به علت اتصالات پیچ و مهره‌ای آن که قطعات به صورت جداگانه و یک به یک به هم متصل می‌گردند این امکان را فراهم ساخته تا تعمیرات برج خنک‌کننده فایبرگلاس به راحتی صورت پذیرد.

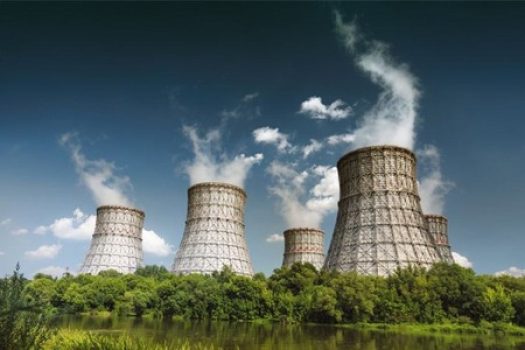

یکی از انواع برج‌خنک‌کاری رایج در صنعت که بیشتر در انواع نیروگاه‌های‌حرارتی جهت خنک‌کاری بخار خارج‌شده از توربین‌های گازی استفاده می‌شود برج‌خنک‌کن بتنی با استراکچر هذلولی‌گون(همانند استوانه کمرباریک) می‌باشد که در دو تیپ جریان‌طبیعی و جریان‌القایی نیز طراحی می‌شود. به مدل جریان‌طبیعی این نوع از کولینگ‌تاور ، برج‌خنک‌کننده اتمسفریک نیز گفته می‌شود. استفاده از سازه‌های بتنی عظیم در ساختار تولید برج‌خنک‌کن سبب مشکلات متعددی شده است که امروزه طراحان سیستم های برودتی از هیچ یک از انواع کولینگ‌تاور‌ بتنی در پیشنهادات خود استفاده نمی‌نمایند.  امروزه به علت فضای محدود برخی از کارخانه‌جات صنعتی و در واحدهای مسکونی بیشتر از انواع برج‌خنک‌کن گالوانیزه مورد استفاده قرار می‌گیرد.

فلذا چندین عامل باعث گردیده مخاطب تمایل نسبی به برج‌خنک‌کننده گالوانیزه نشان دهد که یکی از این تمایلات اغلب استفاده از فن‌های حلزونی کم‌صدا درساختار این مدل از برج خنک‌کن می‌باشد. البته لازم به ذکر است برای ایجاد تبرید مورد نیاز جهت خنک‌کاری و راندمان بالا از یک تا چهار فن گریزازمرکز در برج‌خنک‌کن گالوانیزه استفاده می‌گردد. از دیگر مزایای این نوع برج خنک کن نسبت دیگر کولینگ‌تاورها ابعاد کوچک آن‌ها می‌باشد ولی به این نکته باید اشاره داشت که با مزایای محدود معایب فراوانی نیز دارند. بزرگترین معایب این نوع از برج‌های‌خنک‌کن ایجاد رسوب، خوردگی و رشد انواع میکروب‌های بیولوژیکی در دیواره و داخل دستگاه می‌باشد. از دیگر معایب این نوع از برج‌خنک‌کننده رسانا بودن فلز در مقابل نفوذ گرما می باشد که به شدت در فصول گرم تاثیر منفی بردمای خروجی کولینگ‌تاور خواهد داشت.

انواع برج خنک کننده بر اساس نوع زاویه ورود جریان هوا

از انواع برج‌خنک‌‌کن مدارباز محسوب می‌شود که جریان مکش یا دمش‌شده هوا در خلاف جهت جریان ریزش یا پاشش آب می‌باشد و براساس شکل ظاهری به دو دسته مکعبی و مدور تقسیم‌بندی می‌شود. این نوع از برج خنک کاری بیشتر در انواع محیط های اقلیمی گرم و خشک مورد کاربرد قرار می‌گیرد و بیشترین میزان افت دما و راندمان را در میان انواع کولینگ‌تاور دارا می‌باشد. به دلیل راندمان بالای این تجهیز در مناطق گرم و خشک در بسیاری از مناطق مرکزی کشور (یزد، اصفهان، تهران، مشهد، اراک، زنجان، قزوین و غیره) که دارای آب و هوای گرم و خشک می باشد کاربرد فراوانی دارد.

به نوعی طرحی از یک کولینگ‌تاور شرکت ابارا ژاپن محسوب می‌شود که به کولینگ‌تاور طرح‌ابارا نیز معروف می‌باشد. در این مدل از انواع برج‌خنک‌کننده جریان هوا به صورت تقاطعی با زاویه نود درجه در برخورد با جریان آب قرار می‌گیرد و بیشتر در مناطقی با اقلیم مرطوب و شرجی مورد استفاده قرار می‌گیرد. این نوع از انواع برج‌خنک‌کننده در سالهای اخیر کاربرد فراوانی در مناطق صنعتی کشور که دارای رطوبت زیادی می‌باشند قرارگرفته است. مناطقی همچون شمال و جنوب کشور که در مجاورت دریا قرار دارند و رطوبتی زیادی در هوای محیط دارند استقبال زیادی از این طرح کولینگ‌تاور می‌نمایند.

تقسیم بندی انواع برج خنک کننده براساس نوع کاربری

برج خنک کاری آب بر اساس نوعی دستگاهی که خنک می‌کند در دو دسته کلی تقسیم می‌شود. اگر دستگاهی که کولینگ تاور وظیفه خنک کردن آن را برعهده دارد در سیستم های تهویه مطبوع(چیلر) باشد در این کاربری به آن برج‌خنک‌کن‌ چیلر گفته می‌شود. اگر دستگاهی که کولینگ‌تاور وظیفه خنک‌کاری آن را برعهده دارد از سایر دستگاه‌ها در چرخه صنعت باشد به آن برج خنک کننده صنعتی گفته می‌شود.

یکی از رایج ترین کاربری های برج خنک کننده در همین سیستم های تهویه ساختمان ها و جهت خنک کاری چیلر محسوب می شود. چیلر یک نوع دیگر از خنک کننده آب با سیکل تراکمی و جذبی محسوب می شود که توسط ایجاد یک سیکل در یک سیال گازی (مبرد) سبب خنک تر شدن آب می گردد. حال خود چیلر گرمایی را که از مبرد دریافت می کند را باید توسط یک دستگاه دیگر به محیط بیرون انتقال دهد.  منتقل کننده گرمای اضافی چیلر به محیط اطراف برج خنک کن می باشد که به آن نیز گفته می شود. برج خنک کن چیلر در واقع آب سرد مدار کندانسور (مبدل خنک کاری مبرد) را تأمین می نماید و این گرما را توسط جریان مکانیکی هوا به بیرون هدایت می کند. بنابراین برج خنک کن چیلر از نوع جریان اجباری محسوب می شود.

در این نوع کاربری از در فضای بیرون کارخانجات و کارگاه های صنعتی نصب می شود و آب سرد مورد نیاز دستگاه های صنعتی را تأمین می کند. در واقع برج خنک کن در این نوع کاربری یک آب سردکن بزرگ صنعتی محسوب می شود و به همین دلیل در صنعت به آن برج خننک کننده صنعتی یا سردکن صنعتی گفته می شود.  دستگاه های گرمازا در کارخانجات سیمان ، فولاد، نفت و پتروشیمی و تمامی کارخانجات تولید موادغذایی نیازمند کولینگ تاور به عنوان منبع آب خنک می باشند و به منظور اینکار گاه هزینه های گزافی بابت طراحی و تولید این دستگاه پرداخته می شود.

از این رو توصیه می کنیم یکبارهم که شده با شرکت دماگستر تماس حاصل نمایید و به ما اعتماد کنید.  تقسیم بندی انواع برج خنک کننده براساس تعداد سلول برج های خنک کننده براساس تعداد سلول طراحی شده در سیستم تولید این تجهیزات به دو دسته کلی تک سلولی و چندسلولی تقسیم می شوند. دلیل اصلی تولید برج های خنک کننده به صورت چندسلولی کنترل میزان مصرف انرژی و همچنین کاهش ابعاد دستگاه و ارسال برج خنک کاری به صورت مونتاژ درب کارخانه که سبب کاهش هزینه های مونتاژ در محل پروژه می گردد. در ظرفیت های بالاتر از 500 تن برودتی از انواع برج خنک کننده چندسلولی در طراحی و به کارگیری جهت خنک سازی آب استفاده می شود .
